[Kubernetes] Nginx·Caddy 리버스 프록시 + Metrics Server + HPA + hey 부하테스트 실습 (5)

이번 글에서는
FastAPI 서비스 앞단에 Reverse Proxy(Nginx / Caddy)를 배치하고,
Metrics Server + HPA(오토스케일링) + 부하 테스트까지 한 번에 경험해보는 실습을 진행합니다.



로컬 Minikube 환경에서
실제 운영 환경처럼 로드밸런싱 → 프록시 → 스케일링 → 부하테스트 순서로 이어지는 전체 흐름을 직접 확인할 수 있습니다.





1. FastAPI 서비스 준비 (fastapi-svc)

이전글에서 만들어둔 FastAPI가 아닌 새로 작성한 fastapi.yaml의 Deployment와 Service를 기동합니다.

apiVersion: apps/v1
kind: Deployment
metadata:
    name: fastapi-test2-k8s
    labels: { app: fastapi }
spec:
    replicas: 2
    selector:
        matchLabels: { app: fastapi }
    template:
        metadata:
            labels: { app: fastapi }
        spec:
            containers:
                - name: app
                  image: tiangolo/uvicorn-gunicorn-fastapi:python3.11-slim
                  env:
                      - name: PORT
                        value: "80"
                  ports:
                      - containerPort: 80
                  readinessProbe:
                      httpGet: { path: /docs, port: 80 }
                      initialDelaySeconds: 5
                      periodSeconds: 5
                  livenessProbe:
                      httpGet: { path: /docs, port: 80 }
                      initialDelaySeconds: 10
                      periodSeconds: 10
---
apiVersion: v1
kind: Service
metadata:
    name: fastapi-svc
    labels: { app: fastapi }
spec:
    selector: { app: fastapi }
    ports:
        - name: http
          port: 80
          targetPort: 80
    type: ClusterIP

kubectl apply -f fastapi.yaml
kubectl get svc fastapi-svc



FastAPI는 Pod 2개 이상 띄워두면 뒤에서 로드밸런싱 테스트가 자연스럽게 됩니다.



2. Nginx Reverse Proxy 구성

✔️ Nginx란?

Nginx는 서버 앞단에서
클라이언트 요청을 받아 백엔드 서버로 전달하는 Reverse Proxy로 많이 사용됩니다.

대표적인 기능은

• 요청 라우팅
• 로드밸런싱
• SSL 처리
• 캐싱

이번 실습에서는 FastAPI Pods 여러 개에 요청을 분산하는 프록시 역할로 사용합니다.



2-1. nginx.conf 작성 → ConfigMap 생성

Nginx 설정파일은 Pod 내부가 아니라 Kubernetes의 ConfigMap으로 관리합니다.



## nginx.conf

worker_processes auto;

events {
  worker_connections 1024;
}

http {
  include       /etc/nginx/mime.types;
  default_type  application/octet-stream;

  # 상세 액세스 로그 (업스트림 응답시간 포함)
  log_format main '$remote_addr - $remote_user [$time_local] '
                  '"$request" $status $body_bytes_sent '
                  '"$http_referer" "$http_user_agent" '
                  'rt=$request_time urt=$upstream_response_time '
                  'ua=$upstream_addr';
  access_log /var/log/nginx/access.log main;

  sendfile        on;
  tcp_nopush      on;
  keepalive_timeout 65s;
  server_tokens   off;
  client_max_body_size 16m;

  # gzip 기본값
  gzip on;
  gzip_comp_level 5;
  gzip_min_length 1024;
  gzip_types
    text/plain text/css application/json application/javascript
    application/xml text/xml application/rss+xml
    image/svg+xml;

  # K8s Service 로 프록시
  upstream fastapi_upstream {
    server fastapi-svc:80;   # 클러스터 DNS로 해석
    keepalive 32;
  }

  server {
    listen 80 default_server;
    server_name _;

    # Nginx 자체 헬스체크 엔드포인트
    location = /nginx-health {
      return 200 'ok';
      add_header Content-Type text/plain;
    }

    # 정적 자원은 캐시 힌트 부여 (백엔드가 /static 제공 시)
    location /static/ {
      proxy_pass http://fastapi_upstream;
      proxy_http_version 1.1;

      proxy_set_header Host              $host;
      proxy_set_header X-Real-IP         $remote_addr;
      proxy_set_header X-Forwarded-For   $proxy_add_x_forwarded_for;
      proxy_set_header X-Forwarded-Proto $scheme;
      proxy_set_header Connection        "";

      expires 1h;
      add_header Cache-Control "public, max-age=3600";
      add_header X-Served-By "Nginx" always;
    }

    # 기본 프록시 (FastAPI 루트/헬스 등 포함)
    location / {
      proxy_pass http://fastapi_upstream;
      proxy_http_version 1.1;

      # 프록시 헤더
      proxy_set_header Host              $host;
      proxy_set_header X-Real-IP         $remote_addr;
      proxy_set_header X-Forwarded-For   $proxy_add_x_forwarded_for;
      proxy_set_header X-Forwarded-Proto $scheme;
      proxy_set_header Connection        "";

      # 버퍼/타임아웃
      proxy_buffering on;
      proxy_buffers 32 8k;
      proxy_busy_buffers_size 64k;
      proxy_read_timeout 60s;
      proxy_send_timeout 60s;

      add_header X-Served-By "Nginx" always;
    }
  }
}



kubectl create configmap nginx-config \
  --from-file=nginx.conf=nginx.conf \
  -o yaml --dry-run=client | kubectl apply -f -

  kubectl get configmap nginx-config -o yaml # nginx-configmap 확인



2-2. Nginx Deployment 배포 및 Service 생성

kubectl apply -f nginx.yaml
kubectl get pods -l app=nginx-proxy -w
kubectl apply -f nginx-svc.yaml
kubectl get svc nginx-svc

minikube service nginx-svc --url # 접속 확인



2-4. Nginx Reverse Proxy 테스트

✔ 기본 요청

curl http://192.168.49.2:30081

✔ 로드밸런싱 확인

FastAPI Pod가 2개 이상이라면 번갈아 응답합니다.

for i in {1..5}; do
  curl http://192.168.49.2:30081
  echo ""
done





3. Caddy Reverse Proxy 구성

✔️ Caddy란?

Caddy는 자동 HTTPS + 간결한 문법 + 빠른 설정 Reload를 강점으로 가진 Reverse Proxy 서버입니다.
Nginx보다 설정이 훨씬 쉽기 때문에 개발 환경에서 인기가 많습니다. 이번엔 동일한 FastAPI 서비스 앞단에 Caddy를 붙입니다.



3-1. Caddyfile → ConfigMap 생성

캐디파일 작성

## Caddyfile

{
  # 관리 API 비활성화(강의/실습용)
  admin off

  # 전역 로그 설정 (default 로거)
  log default {
    level INFO
    format console
    output file /var/log/caddy/access.log {
      roll_size 10MiB
      roll_keep 5
      roll_keep_for 720h
    }
  }

  # 프록시 신뢰(사설망)
  servers {
    trusted_proxies static private_ranges
  }
}

:80 {
  # 헬스 엔드포인트 (liveness/readiness 용)
  @health path /caddy-health
  handle @health {
    respond "ok" 200
  }

  # 정적 경로가 백엔드에서 제공된다면 캐시 힌트
  handle_path /static/* {
    reverse_proxy http://fastapi-svc:80
    header Cache-Control "public, max-age=3600"
  }

  # 기본 프록시 (FastAPI 전체)
  handle {
    reverse_proxy http://fastapi-svc:80 {
      # 백엔드 헬스엔드포인트가 있다면(예: /health) 수동 점검에 활용
      health_uri /health
      flush_interval -1
      transport http {
        read_timeout 60s
        write_timeout 60s
        keepalive 30s
      }
    }
  }

  # 압축(자동 협상)
  encode zstd gzip
}



ConfigMap 생성 및 확인



kubectl create configmap caddy-config \
  --from-file=Caddyfile=Caddyfile \
  -o yaml --dry-run=client | kubectl apply -f -


kubectl get configmap caddy-config -o yaml # 확인



 3-2. Caddy Deployment + Service 생성

caddy.yaml 파일 작성

apiVersion: apps/v1
kind: Deployment
metadata:
    name: caddy-proxy
    labels: { app: caddy-proxy }
spec:
    replicas: 1
    selector:
        matchLabels: { app: caddy-proxy }
    template:
        metadata:
            labels: { app: caddy-proxy }
        spec:
            containers:
                - name: caddy
                  image: caddy:2
                  ports:
                      - containerPort: 80
                  resources:
                      requests: { cpu: "100m", memory: "128Mi" }
                      limits: { cpu: "500m", memory: "256Mi" }
                  # 헬스체크는 Caddyfile의 /caddy-health 사용
                  livenessProbe:
                      httpGet: { path: /caddy-health, port: 80 }
                      initialDelaySeconds: 5
                      periodSeconds: 10
                  readinessProbe:
                      httpGet: { path: /caddy-health, port: 80 }
                      initialDelaySeconds: 3
                      periodSeconds: 5
                  volumeMounts:
                      - name: caddy-conf
                        mountPath: /etc/caddy/Caddyfile
                        subPath: Caddyfile
                      - name: caddy-logs
                        mountPath: /var/log/caddy
            volumes:
                - name: caddy-conf
                  configMap:
                      name: caddy-config
                      items:
                          - key: Caddyfile
                            path: Caddyfile
                - name: caddy-logs
                  emptyDir: {}



caddy-svc.yaml 파일 작성

apiVersion: v1
kind: Service
metadata:
    name: caddy-svc
    labels: { app: caddy-proxy }
spec:
    selector: { app: caddy-proxy }
    type: NodePort
    ports:
        - name: http
          port: 80
          targetPort: 80
          nodePort: 30082 # 필요 시 다른 포트로 변경 가능





Caddy Deployment + Service 기동



kubectl apply -f caddy.yaml
kubectl get pods -l app=caddy-proxy -w

kubectl apply -f caddy-svc.yaml
kubectl get svc caddy-svc

minikube service caddy-svc --url



⚠ 루트(/)는 Caddyfile에서 비워뒀기 때문에 /caddy-health 또는 /static/ 으로 확인해야 정상입니다.



3-3. Caddy Deployment + Service 생성

헬스 체크

curl http://192.168.49.2:30082/caddy-health



FastAPI 응답

curl http://192.168.49.2:30082/static/



🧩 현재 아키텍처 정리

[Client]
   ├──> Nginx Service(30081) ──> Nginx Pods ──> FastAPI Pods
   └──> Caddy Service(30082) ──> Caddy Pods ──> FastAPI Pods





둘 다 FastAPI 뒤에서 Reverse Proxy 역할을 하며, FastAPI Pods는 2개 이상으로 로드밸런싱 가능합니다.

4. Metrics Server + HPA 구성

✔ Metrics Server란?

Kubernetes에서 Pod/Node의 CPU, Memory 메트릭을 수집해주는 시스템입니다.

HPA가 스케일링하려면 반드시 Metrics Server가 필요합니다.

4-1. Metrics Server 활성화

minikube addons enable metrics-server
kubectl get deployment metrics-server -n kube-system
sleep 60



kubectl top nodes
kubectl top pods



메트릭 수집은 약 1~2분 뒤부터 수집됩니다.

4-2. HPA 생성

FastAPI Deployment 작성 (deployment.yaml)

apiVersion: apps/v1
kind: Deployment
metadata:
  name: fastapi-deploy
spec:
  replicas: 2
  selector:
    matchLabels: { app: fastapi }
  template:
    metadata:
      labels: { app: fastapi }
    spec:
      containers:
        - name: app
          image: tiangolo/uvicorn-gunicorn-fastapi:python3.11-slim
          ports:
            - containerPort: 80
          # ↙︎ HPA가 참조할 리소스 요청/제한
          resources:
            requests:
              cpu: "100m"
              memory: "128Mi"
            limits:
              cpu: "500m"
              memory: "256Mi"
          readinessProbe:
            httpGet: { path: /docs, port: 80 }
            initialDelaySeconds: 5
            periodSeconds: 5
          livenessProbe:
            httpGet: { path: /docs, port: 80 }
            initialDelaySeconds: 10
            periodSeconds: 10

FastAPI Deployment 배포

kubectl apply -f deployment.yaml
kubectl rollout status deployment fastapi-deploy
kubectl get pods -l app=fastapi
sleep 60
kubectl top pods -l app=fastapi



HPA 생성



kubectl autoscale deployment fastapi-deploy --cpu="50%" --min=2 --max=10
kubectl get hpa # (unknown 뜨면 kubectl delete deploy fastapi-test2-k8s 후 다시 확인)



5. 부하테스트 (hey 사용)

✔ 부하테스트 도구 간단 비교

도구	특징
ab	기본적인 HTTP 벤치마크
wrk	고성능, Lua 스크립팅 가능
hey	Go 기반, 가볍고 간편
k6	시나리오 기반, 기업용 테스트

→ 실습에 가장 적합한 hey 사용

5-1. hey 설치

wget https://hey-release.s3.us-east-2.amazonaws.com/hey_linux_amd64
chmod +x hey_linux_amd64
sudo mv hey_linux_amd64 /usr/local/bin/hey
hey -h



5-2. Reverse Proxy 정상 응답 확인

curl -i http://192.168.49.2:30082/caddy-health
curl -i http://192.168.49.2:30082/static/

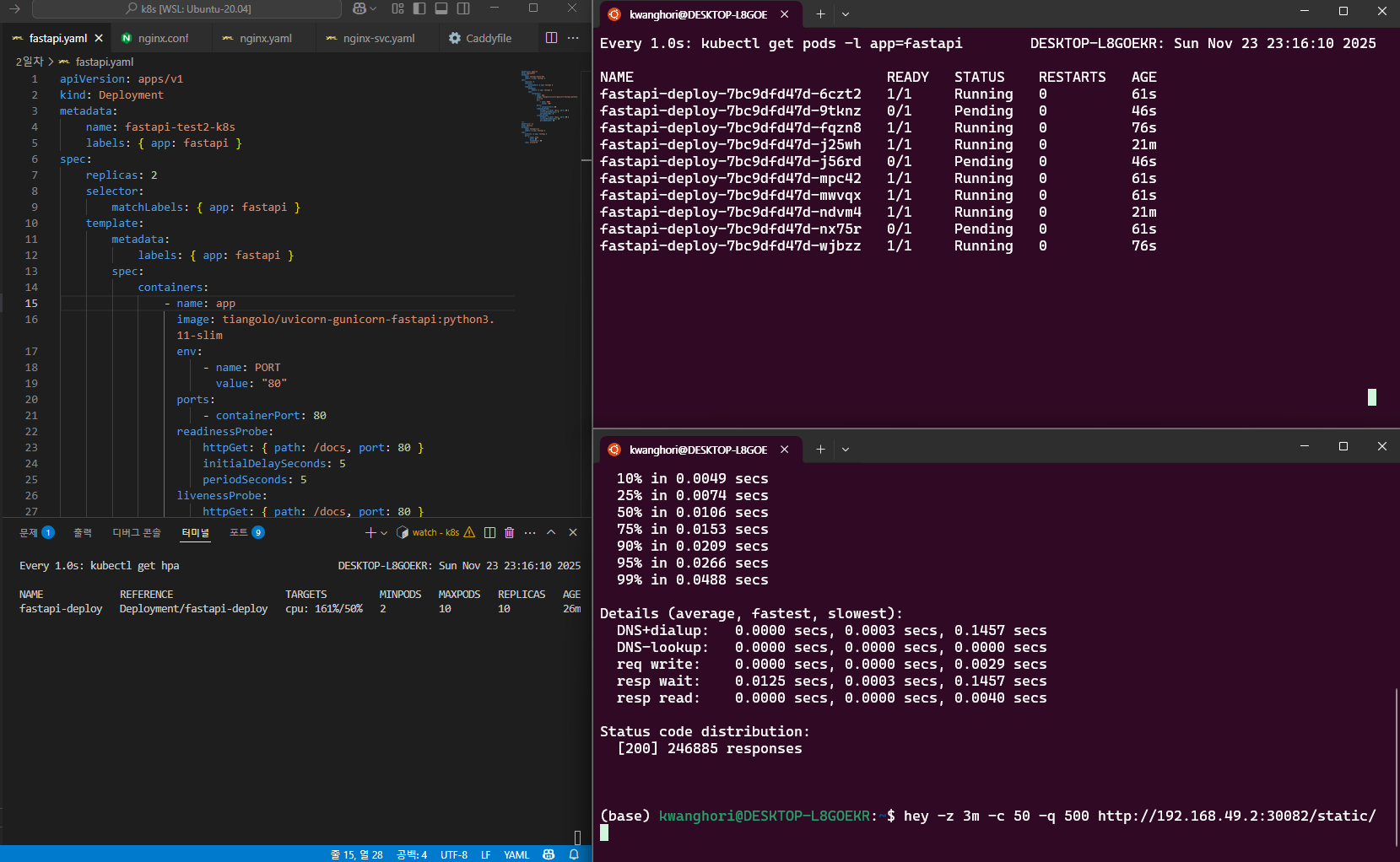

5-3. 고부하 테스트 → HPA 스케일링 확인

Terminal #1: Pod 증가 관찰

watch -n 1 'kubectl get pods -l app=fastapi'

Terminal #2: HPA 확인

kubectl get hpa

Terminal #3: 3분간 폭주 요청

hey -z 3m -c 50 -q 500 http://192.168.49.2:30082/static/





부하량이 높아지면 fastapi-deploy의 Pod가 자동으로 2 → 3 → 4 … 증가하는 오토스케일링 과정을 실시간으로 볼 수 있습니다.



Summary:
  Total:        167.4590 secs
  Slowest:      0.1411 secs
  Fastest:      0.0003 secs
  Average:      0.0158 secs
  Requests/sec: 3171.1940

  Total data:   48325095 bytes
  Size/request: 91 bytes

Response time histogram:
  0.000 [1]     |
  0.014 [285671]        |■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
  0.028 [195726]        |■■■■■■■■■■■■■■■■■■■■■■■■■■■
  0.043 [36378] |■■■■■
  0.057 [8682]  |■
  0.071 [2916]  |
  0.085 [1049]  |
  0.099 [407]   |
  0.113 [162]   |
  0.127 [43]    |
  0.141 [10]    |


Latency distribution:
  10% in 0.0055 secs
  25% in 0.0089 secs
  50% in 0.0136 secs
  75% in 0.0199 secs
  90% in 0.0278 secs
  95% in 0.0348 secs
  99% in 0.0547 secs

Details (average, fastest, slowest):
  DNS+dialup:   0.0000 secs, 0.0003 secs, 0.1411 secs
  DNS-lookup:   0.0000 secs, 0.0000 secs, 0.0000 secs
  req write:    0.0000 secs, 0.0000 secs, 0.0020 secs
  resp wait:    0.0157 secs, 0.0003 secs, 0.1410 secs
  resp read:    0.0000 secs, 0.0000 secs, 0.0042 secs

Status code distribution:
  [200] 531045 responses

6. 마무리

이번 글에서는

• Nginx와 Caddy를 Reverse Proxy로 구성하고
• ConfigMap으로 설정 관리하고
• Metrics Server를 통해 메트릭을 수집하고
• HPA로 자동 스케일링을 설정한 뒤
• 실제 부하를 넣어 Pod가 늘어나는 과정까지

운영 환경 핵심 개념을 로컬에서 전부 실습했습니다.
